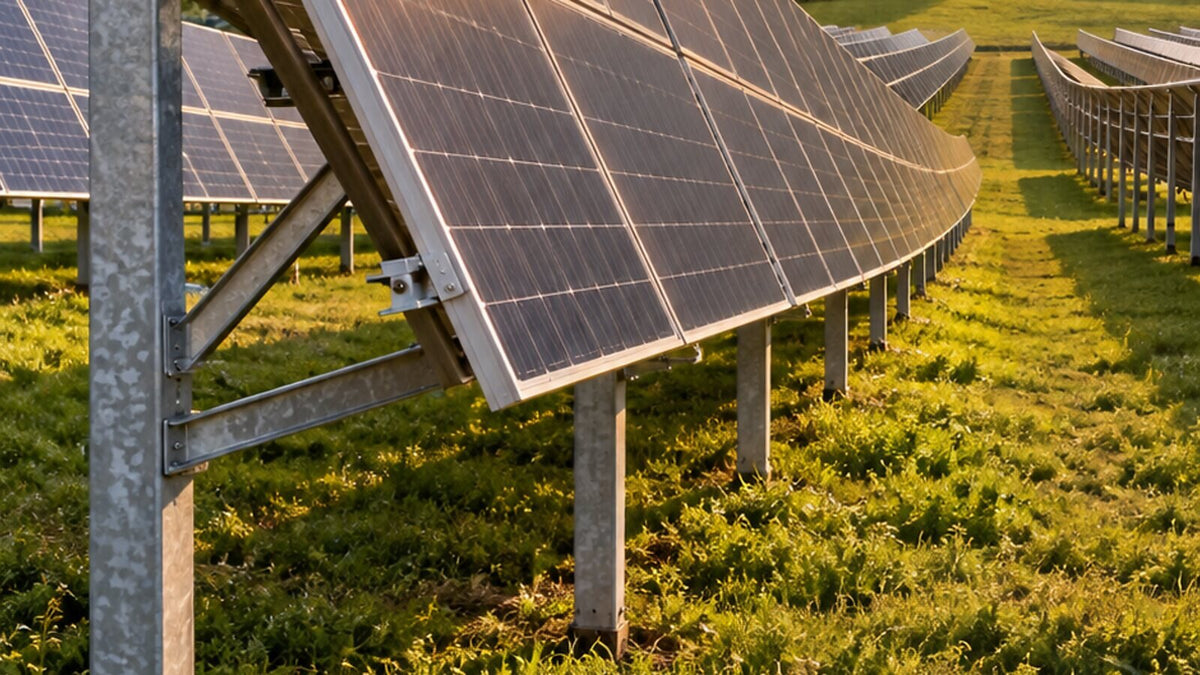

La un parc fotovoltaic, structura influențează investiția, producția și comportarea instalației în timp. O diferență aparent mică la profil, contravântuire sau distanța dintre mese se multiplică pe întregul proiect. La Nectaria Solar, comparația începe cu soluția tehnică: cât oțel include, pentru ce încărcări este calculată și cum folosește terenul dumneavoastră.
Prima întrebare: câte tone de oțel primiți pe MW?
Cereți fiecărui producător consumul de oțel raportat la aceeași putere instalată în panouri și aceeași listă de componente incluse. Verificați dacă masa cuprinde piloții, grinzile, șinele, contravântuirile și îmbinările. Astfel puteți compara ofertele și puteți identifica rapid ce explică o diferență mare.
În experiența noastră, o ofertă foarte ieftină merită privită atent la grosimea profilelor și la contravântuiri. Reducerea nejustificată a acestora poate lăsa structura prea flexibilă, cu deformații sub zăpadă. Principiile verificării rezistenței și stabilității sunt descrise în Eurocodul pentru structuri din oțel.
Ca ordin de mărime, structurile fixe publicate de producători se situează de la circa 26–28 de tone pe MW pentru panouri mai mici, în fișa unui producător de structuri fixe, până la peste 40 de tone pe MW în configurații cu vânt puternic și panouri mari. Când o ofertă iese mult sub celelalte pentru aceleași panouri și același amplasament, întrebați exact unde s-a redus oțelul.
Tonele pe MW sunt un indicator de comparație, care trebuie citit împreună cu proiectul. O structură mai ușoară poate fi bine optimizată prin secțiuni și materiale potrivite. Cereți grosimile, clasa oțelului, schema contravântuirilor și calculul pentru amplasament. Atunci vedeți dacă diferența vine din proiectare eficientă sau din elemente eliminate.
De ce se ofertează frecvent 25°
În practica ofertării, structura la 25° este frecvent mai ieftină decât cea la 30°. Geometria mai joasă poate permite elemente mai scurte, iar distanța necesară între rânduri scade pentru același criteriu de umbrire. Economia de oțel se confirmă prin listele de materiale ale variantelor calculate.
Pentru investitor, avantajul poate veni din cost și din ocuparea terenului. Contraponderea este producția pe puterea instalată și distribuția ei în timp. În sud, 25° poate fi un compromis comercial atractiv; în Ardeal merită comparat atent cu înclinări mai mari. Rezultatul se stabilește pentru amplasament, orientare și spațiul disponibil.
Ce arată comparația PVGIS
Am comparat orientarea spre sud, montajul liber, siliciul cristalin, pierderi convenționale de 14% și aceeași putere de 1 kWp, folosind baza PVGIS-SARAH3. Datele sunt medii climatologice pentru 2005–2023. Ipotezele pot fi urmărite în documentația PVGIS și în calculele legate mai jos.
Pentru Alba Iulia, calculul indică 1.222,48 kWh/an la 25° și 1.236,74 kWh/an la 30°: un câștig de aproximativ 1,17%. Optimul anual este 38°, în aceste ipoteze.
Pentru Giurgiu, valorile sunt 1.290,61 kWh/an la 25° și 1.302,47 kWh/an la 30°, adică aproximativ 0,92% în plus. Optimul anual este 35°. Așadar, optimul de producție și compromisul economic se calculează separat.
Aceste rezultate nu includ separat umbrirea reciprocă a meselor. Un unghi cu producție mai bună pe kWp poate cere mai mult teren; energia totală a parcului depinde și de câte module instalați și de pierderile reale din umbrire.
Distanța dintre rânduri trebuie calculată
Pentru teren orizontal, mese identice orientate spre sud și muchii inferioare la aceeași cotă, geometria de la amiaza solară se poate scrie astfel: H = L × sin β; B = L × cos β; d = H / tan α; P = B + d. L este lățimea înclinată a mesei, β înclinarea, α înălțimea soarelui, d spațiul liber, iar P pasul dintre puncte omoloage ale rândurilor. Relația este explicată în materialul universitar despre geometria câmpurilor fotovoltaice.
La latitudinea de 46° nord, în amiaza solstițiului de iarnă, exemplul cu α = 20,56°, L = 4,40 m și β = 30° dă H = 2,20 m, B = 3,81 m, d = 5,87 m și P = 9,68 m. La 25°, același exemplu dă un pas de aproximativ 8,95 m.
Acesta este un exemplu geometric de amiază. Dimineața, după-amiaza, panta terenului și orizontul schimbă umbrele. Proiectul trebuie să aleagă intervalul urmărit și pierderea acceptată, păstrând accesul și drumurile necesare.
Zăpadă, vânt, fundații și coroziune
Încărcările se stabilesc după amplasament, folosind CR 1-1-3 pentru zăpadă și CR 1-1-4 pentru vânt. Valoarea de zăpadă se citește pentru localitatea exactă: în Ardeal, ca și în unele zone din sud, structura trebuie verificată la încărcări serioase, iar o înclinare mai mică nu garantează automat solicitări mai mici din vânt.
La fundații, evaluarea terenului și testele de smulgere ajută la stabilirea soluției și adâncimii piloților. Procesul tehnic de verificare în teren arată rolul acestor încercări. Protecția anticorozivă se alege inclusiv după agresivitatea solului, iar înălțimea modulelor se raportează la zăpadă, vegetație și întreținere.
Capacitate de montaj și execuție organizată
Nectaria poate monta 5–10 MW pe lună, cu organizarea echipelor și aprovizionarea adaptate proiectului. Calendarul se corelează cu terenul pregătit, accesul și livrarea componentelor. Pentru noi, ritmul de lucru trebuie să păstreze configurația proiectată și calitatea prinderilor.
În colecția de structuri găsiți și componente de rigidizare pentru montaj la sol. La scara unui parc, configurația și lista de materiale se stabilesc pentru întregul proiect.
Pentru analiza structurii și organizarea montajului parcului dumneavoastră, contactați Nectaria Solar la 0723 172 359.
