Structură pe hală cu panouri sandwich: detaliile unui montaj bun

Pe o hală cu acoperiș din panouri sandwich, calitatea montajului fotovoltaic se vede în detaliile structurii. Minișina, șuruburile și poziția reazemelor trebuie să lucreze împreună cu panoul și cu acoperișul. La Nectaria Solar alegem componente de calitate și păstrăm prinderile prevăzute în soluția de montaj, inclusiv sprijin suplimentar pentru modulele lungi.

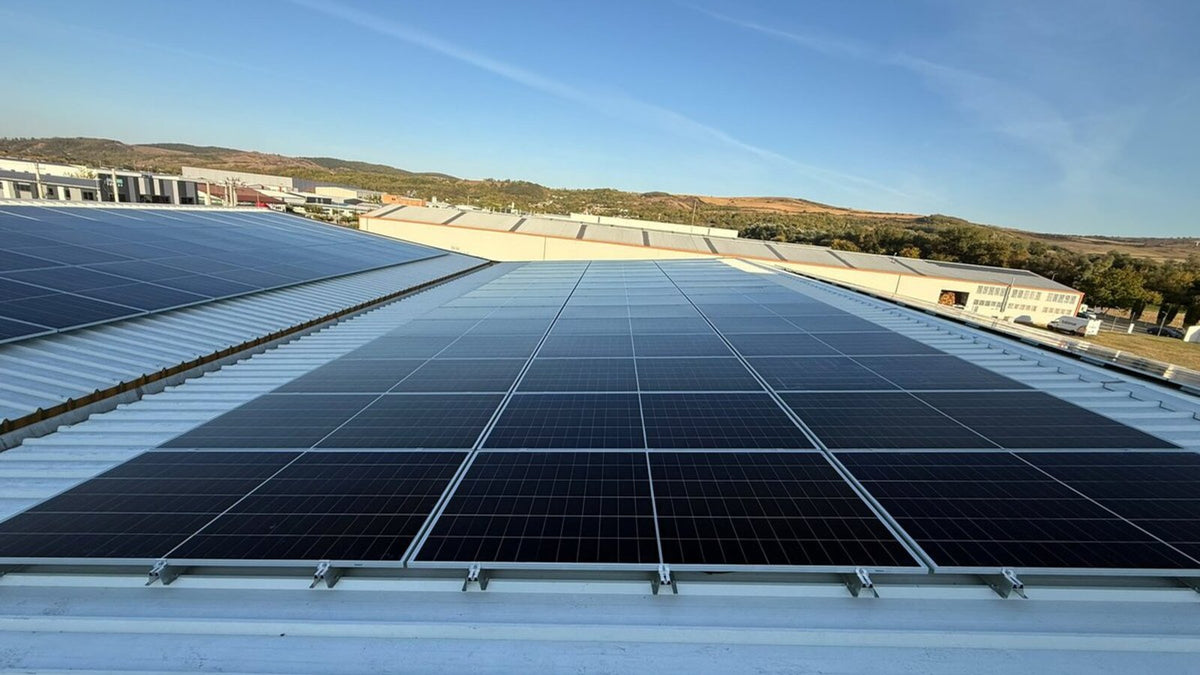

Experiența de pe o hală industrială din județul Alba ne confirmă importanța acestor alegeri. Pentru dumneavoastră, ele înseamnă o instalație pregătită pentru condițiile reale ale clădirii și un montaj în care fiecare punct de fixare are un rol.

Minișina trebuie aleasă pentru acoperișul sandwich

În soluțiile noastre de prindere directă pe sandwich, folosim minirail compatibil cu acoperișul. Profilul scurt permite așezarea suporturilor în pozițiile necesare panourilor, iar configurația trebuie corelată cu nervurile învelitorii, grosimea feței metalice și caracteristicile sandwichului.

Sandwichul este un ansamblu format din fețe metalice și miez, legat la rândul său de structura halei. De aceea, capacitatea unui șurub în tablă este doar o parte din verificare. Contează și felul în care eforturile sunt preluate de întregul panou și transmise către clădire.

Documentația oficială MiniRail cere aprobarea producătorului sandwichului pentru această utilizare. În funcție de acoperiș, există și soluții cu ancorare în substructură. La Nectaria, alegerea pornește de la configurația compatibilă cu hala dumneavoastră.

Patru șuruburi în soluția Nectaria, cu fixări specializate

Pentru configurațiile de minirail descrise aici, practica Nectaria este fixarea cu patru șuruburi specializate pe piesă. Folosim elementele de fixare prevăzute pentru suport și pentru sistem. Materialul, filetul, geometria și etanșarea trebuie să corespundă aplicației.

În practică, aceste fixări sunt adesea numite autoforante. Denumirea tehnică și modul de instalare se preiau din documentația piesei: unele configurații folosesc șuruburi formatoare de filet. Specificația MiniRail MK2 descrie un ansamblu cu patru asemenea șuruburi pentru aplicația sa pe tablă trapezoidală; utilizarea pe sandwich se verifică separat.

Diferența de preț pare mare la bucată: un autoforant obișnuit din comerț costă în jur de 30 de bani, iar cel special pentru sandwich în jur de 1 leu. Pe toată lucrarea, diferența este mică față de riscul unei prinderi slabe. Un autoforant generic cumpărat pentru o altă utilizare nu oferă automat aceleași performanțe. Șuruburile corecte provin din producție specializată și au caracteristici documentate. Economia făcută prin înlocuirea lor cu piese fără echivalență tehnică afectează chiar legătura dintre sistem și acoperiș.

Același principiu se aplică numărului de fixări. Reducerea la două șuruburi într-un minirail prevăzut cu patru, doar pentru economie, modifică soluția. Nectaria păstrează numărul stabilit. Există alte sisteme cu suporturi proiectate pentru două șuruburi, însă acestea au propria geometrie și documentație.

Profil de calitate și înălțime potrivită

Minișinele pot semăna vizual, dar geometria, grosimea și calitatea execuției influențează comportarea lor. Alegem profilul împreună cu prinderile și clemele, urmărind un sprijin corect și o legătură stabilă. Oferta trebuie să descrie suficient de clar această parte a lucrării.

În practica noastră preferăm, acolo unde configurația o permite, minirail de 70 mm în loc de 60 mm. Înălțimea mai mare oferă spațiu suplimentar sub module, util pentru circulația aerului și organizarea montajului.

Verificăm distanța reală dintre modul și acoperiș după cerințele panoului. De exemplu, manualul LONGi cere minimum 10 cm între ramă și acoperiș la montajul paralel. Înălțimea înscrisă pe minișină se citește împreună cu geometria întregului ansamblu.

În catalog găsiți minirailul K2 pentru tablă trapezoidală. Produsul se selectează după specificația sa și configurația acceptată.

La panourile lungi adăugăm un rând de sprijin

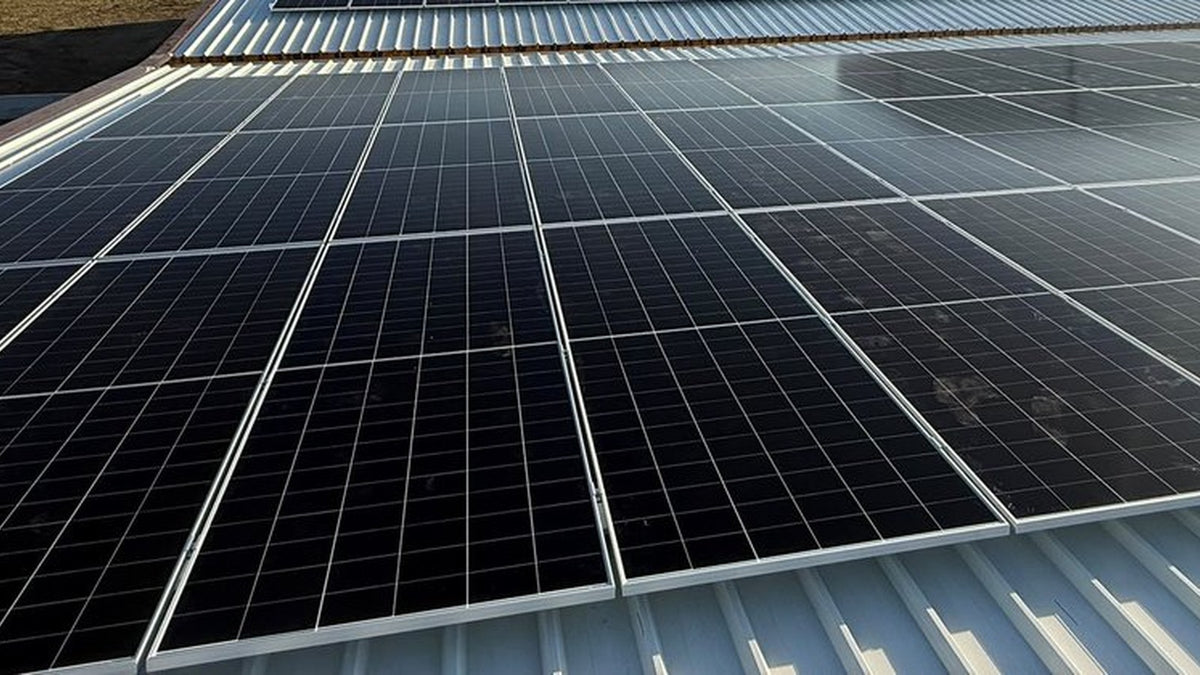

Pe halele sandwich, pentru panourile mai lungi de 2 m, Nectaria prevede un rând suplimentar de minirail. Urmărim să susținem mai bine modulul și să limităm încovoierea în timp sub zăpadă. Pozițiile de sprijin și clemare trebuie să fie compatibile cu manualul modelului și cu încărcările proiectului.

Aceasta este alegerea noastră de execuție pentru aceste lucrări. Manualul de instalare AIKO include configurații diferite și cere sprijin prin clemare adecvată sarcinilor. Lungimea modulului se analizează împreună cu schema de montaj; rândul suplimentar se amplasează în configurația acceptată.

În experiența noastră, această alegere poate crește costul structurii cu circa 33%, în configurațiile avute în vedere. Diferența privește structura, iar pentru noi reprezintă o investiție justificată în calitatea sprijinului modulelor.

Dimensiunea panoului și tipul acoperișului se aleg împreună

AIKO 650 W, cu lungimea de aproximativ 2,38 m, este o variantă pe care o recomandăm pentru hale sandwich cu sprijinul suplimentar descris și pentru montaj la sol. Formatul modulului intră în calculul structurii încă de la început.

LONGi Hi-MO X10 480 W, de aproximativ 1,80 m, și DMEGC 515 W, de aproximativ 1,98 m, sunt opțiuni pe care le folosim pentru toate categoriile uzuale de acoperiș, cu soluția potrivită fiecăruia. Pe acoperiș plat, regula Nectaria este să folosim panouri care nu depășesc 2 m lungime.

O hală sandwich înclinată și o terasă plană au configurații diferite de montaj. Alegem panoul și structura împreună, astfel încât formatul mare să fie susținut corect, iar acoperișul să primească soluția adecvată.

Pentru o structură fotovoltaică potrivită halei dumneavoastră, contactați Nectaria Solar la 0723 172 359.
